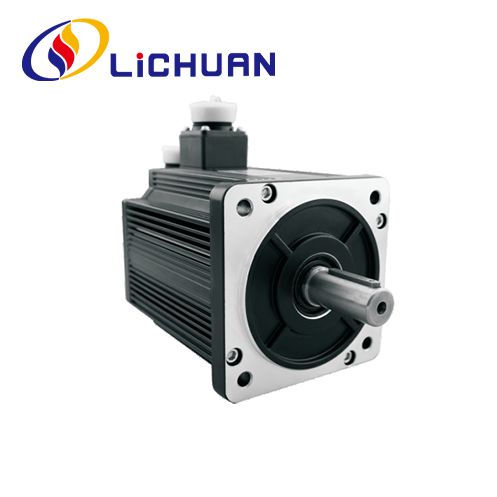

130mm फ्लॅंज मालिका AC 220V सर्वो मोटर

130mm Flange Series AC 220V सर्वो मोटर उत्पादनातील अनेक वर्षांच्या अनुभवासह, LICHUAN® उत्पादनाची विस्तृत श्रेणी पुरवू शकते. उच्च गुणवत्तेची 130 मिमी फ्लॅंज मालिका AC 220V सर्वो मोटर अनेक ऍप्लिकेशन्स पूर्ण करू शकते, जर तुम्हाला गरज असेल तर, कृपया उत्पादनाबद्दल आमची ऑनलाइन सेवा वेळेवर मिळवा.

चौकशी पाठवा

उत्पादन वर्णन

LICHUAN® आमच्या कारखान्यातील घाऊक 130mm फ्लॅंज मालिका AC 220V सर्वो मोटरमध्ये तुमचे हार्दिक स्वागत करतो. आमची उत्पादने सीई प्रमाणित आहेत आणि सध्या मोठ्या प्रमाणात फॅक्टरी इन्व्हेंटरी आहे. आम्ही तुम्हाला चांगली सेवा आणि कारखाना सवलतीच्या दरात प्रदान करू

130 सीरीज एसी सर्वो मोटरमध्ये 1.0KW 1.3KW 1.5KW 2KW 2.6KW 2.3KW 3.0KW 3.8KW पॉवर स्पेसिफिकेशन, सर्वो मोटर सुरळीत चालते, आवाज खूपच लहान आहे, विविध प्रकारच्या औद्योगिक ऑटोमेशन कंट्रोल उपकरणांसाठी योग्य आहे. सर्वो मोटर ही सर्वो मोटर 2500ppr, 17bit वाढीव, 17bit पूर्ण एन्कोडर आणि ब्रेकला समर्थन देते. ही सर्वो मोटर विविध स्वयंचलित मशीन्समध्ये वापरली जाऊ शकते, जसे की CNC, मिलिंग मशीन, पॅकिंग मशीन, बॅग मशीन, लेसर, खोदकाम मशीन इ.

तांत्रिक तपशील

मोटर मॉडेल	LCMT-10LO -130M04025	LCMT-13LOO -130M05025		LCMT-15LOO -130M06025		LCMT-20LOO -130M07725			LCMT-10MOO -130M10010		LCMT-15MOO -130M10015		LCMT-26M□□ -130M10025			LCMT-23M□□ -130M15015			LCMT-30M□□ -130M15020		LCMI-38MOO -130M15025
रेटेड पॉवर (KW)	1.0	1.3		1.5		2.0			1.0		1.5		2.6			2.3			3.0		3.8
रेट केलेले व्होल्टेज(V)	220	220		220		220			220		220		220			220			220		220
रेट केलेले वर्तमान (A)	4.0	5.0		6.0		7.5			4.5		6.0		10			9.5			12		13.5
रेट केलेला वेग(rpm)	2500	2500		2500		2500			1000		1500		2500			1500			2000		2500
होल्डिंग टॉर्क (N.m)	4.0	5.0		6.0		7.7			10		10		10			15			15		15
Peaktorque(N.m)	12	16		18		22			20		25		25			30			30		30
व्होल्टेज स्थिर (V/1000r/min)	72	68		65		68			140		103		70			114			80		67
टॉर्क गुणांक (N.m/A)	1.0	1.0		1.0		1.03			2.2		1.67		1.0			1.58			1.25		1.11
रोटर जडत्व (Kg.m²)	0.85×10*3	१.०६×१० · ३		1.26×10*3		1.53×10*3			1.94×10 ·3		1.94×10*3		1.94×10*3			2.77×103			2.77×10~3		2.77×10³
फेज रेझिस्टन्स (Q)	2.76	1.84		1.21		1.01			2.7		1.29		0.73			1.1			0.64		0.49
फेज इंडक्टन्स (mH)	6.42	4.9		3.87		2.94			8.8		5.07		2.45			4.45			4.45		1.68
यांत्रिक वेळ-स्थिर (मिस)	2.32	2.66		3.26		3.80			3.26		3.93		3.36			4.05			4.05		3.43
वजन (किलो)	7.7	8.2		8.9		10			11.5		11.5		11.5			14.4			14.4		14.4
एन्कोडर लाइन नंबर (पीपीआर)	2500 / संपूर्ण मूल्य एन्कोडर
इन्सुलेशन वर्ग	वर्ग ब (१३०°℃)
सुरक्षा वर्ग	IP66
पर्यावरणाचा वापर करा	तापमान:-20°℃~+50°℃ आर्द्रता: 90% RH खाली दव नाही
मोटर वाइंडिंग प्लग	विंडिंग लीड वायर		u					v					w						पीई
	प्लग अनुक्रमांक		2					3					4						1
एन्कोडर प्लग	सिग्नल लीड वायर		5V		ov	A+	B+		Z+	-	-	-		U+	V+		W+	-		-	-	पीई
	प्लग अनुक्रमांक		2		3	4	5		6	7	8	9		10	11		12	13		14	15	1

स्थापना नोट्स

1.मोटर शाफ्टच्या टोकाला इन्स्टॉलेशन/डिसॅसेम्बली पार्ट्स असताना, शाफ्टला जोराने मारू नका, अन्यथा शाफ्टच्या दुसऱ्या बाजूचे एन्कोडर खराब होऊ शकते.
2.शाफ्ट बेसचे कंपन टाळण्याचा प्रयत्न करा, अन्यथा शाफ्ट खराब होऊ शकते.

130 मालिका
रेट केलेले टॉर्क (N m)	4.0	5.0	6.0	7.7	10			15
रेट केलेले टॉर्क (N m)	4.0	5.0	6.0	7.7	1000rpm	1500rpm	2500rpm	1500rpm	2000rpm	2500rpm
LA(लांबी)	166	171	179	192	213		209	241	231
LB(शाफ्ट लांबी)	57	57	57	57	57		57	57	57
LC(ससा खोली)	5.0	5.0	5.0	5.0	5.0		5.0	5.0	5.0
LD(फ्लॅंज खोली)	14	14	14	14	14		14	14	14
LE(ससा व्यास)	110	110	110	110	110		110	110	110
LF(फ्लॅंज आकार)	130	130	130	130	130		130	130	130
LG(डायगोनल पिच)	145	145	145	145	145		145	145	145
LZ(इंस्टॉलेशन होल)	9.0	9.0	9.0	9.0	9.0		9.0	9.0	9.0
S (शाफ्ट व्यास)	22	22	22	22	22		22	22	22
W (की स्लॉट रुंदी)	6.0	6.0	6.0	6.0	6.0		6.0	6.0	6.0
एच (व्हीलबेसची की)	24.5	24.5	24.5	24.5	24.5		24.5	24.5	24.5
ब्रेकसह शरीराची लांबी	223	228	236	249	294		290	322	312
