हायब्रिड स्टेपर मोटर कसे कार्य करते?

लेखाचा सारांश

गती नियंत्रण प्रणालींना उच्च सुस्पष्टता, स्थिरता आणि पुनरावृत्तीची आवश्यकता असते. ऑटोमेशन, रोबोटिक्स, वैद्यकीय उपकरणे आणि उत्पादनातील अनेक मशीन जटिल कार्ये करण्यासाठी अचूक स्थितीवर अवलंबून असतात. एहायब्रिड स्टेपर मोटरया ऍप्लिकेशन्समध्ये मोठ्या प्रमाणावर वापरले जाते कारण ते स्थायी चुंबक मोटर्स आणि परिवर्तनीय अनिच्छा मोटर्सचे फायदे एकत्र करते.

हा लेख हायब्रिड स्टेपर मोटर कशी कार्य करते, त्याची अंतर्गत रचना, मुख्य तांत्रिक मापदंड, ठराविक अनुप्रयोग आणि ते स्थान अचूकता, टॉर्क स्थिरता आणि गती नियंत्रण विश्वसनीयता यासारख्या सामान्य औद्योगिक आव्हानांचे निराकरण कसे करते हे स्पष्ट करते. मार्गदर्शक अभियंते आणि खरेदीदारांना त्यांच्या उपकरणासाठी योग्य मोटर कशी निवडावी हे समजण्यास मदत करते.

सामग्री सारणी

• हायब्रिड स्टेपर मोटर म्हणजे काय
• हायब्रिड स्टेपर मोटर कसे कार्य करते
• मुख्य स्ट्रक्चरल घटक
• मुख्य तांत्रिक मापदंड
• हायब्रिड स्टेपर मोटर्सचे फायदे
• ठराविक औद्योगिक अनुप्रयोग
• खरेदीदारांसाठी निवड मार्गदर्शक
• वारंवार विचारले जाणारे प्रश्न

हायब्रिड स्टेपर मोटर म्हणजे काय

हायब्रीड स्टेपर मोटर हे एक अचूक मोशन डिव्हाइस आहे जे इलेक्ट्रिकल पल्स सिग्नलला यांत्रिक हालचालीमध्ये रूपांतरित करते. प्रत्येक विद्युत नाडी मोटर शाफ्टला एका निश्चित स्टेप अँगलने हलवते. हे जटिल फीडबॅक सिस्टमची आवश्यकता न घेता अत्यंत अचूक स्थितीस अनुमती देते.

हायब्रिड डिझाइनमध्ये दोन तंत्रज्ञानाचा समावेश आहे:

• कायम चुंबक मोटर रचना
• परिवर्तनीय अनिच्छा मोटर तंत्रज्ञान

या दोन डिझाईन्स एकत्रित करून, मोटर पारंपारिक स्टेपर मोटर्सच्या तुलनेत अधिक चांगले टॉर्क, सुधारित स्थिती अचूकता आणि नितळ गती देते.

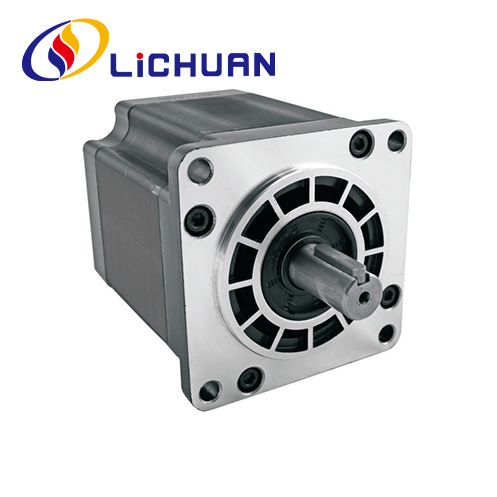

द्वारे उत्पादित हायब्रिड स्टेपर मोटर्सलिचुआन®सीएनसी मशीन, थ्रीडी प्रिंटर, टेक्सटाईल मशिनरी आणि स्वयंचलित उत्पादन उपकरणे यांच्या विश्वासार्हतेमुळे आणि अचूक गती नियंत्रणामुळे सामान्यतः वापरली जातात.

हायब्रिड स्टेपर मोटर कसे कार्य करते

हायब्रिड स्टेपर मोटरचे कार्य तत्त्व स्टेटर विंडिंग्ज आणि रोटर चुंबकीय क्षेत्र यांच्यातील इलेक्ट्रोमॅग्नेटिक परस्परसंवादावर आधारित आहे.

ऑपरेशन प्रक्रिया अनेक चरणांमध्ये सरलीकृत केली जाऊ शकते:

• मोटर ड्रायव्हर मोटर कॉइलला इलेक्ट्रिकल पल्स सिग्नल पाठवतो.
• स्टेटर कॉइल्स नियंत्रित चुंबकीय क्षेत्र निर्माण करतात.
• रोटर स्वतःला चुंबकीय क्षेत्राशी संरेखित करतो.
• प्रत्येक नाडी रोटरला एका निश्चित कोनाने हलवते.
• सततच्या कडधान्यांमुळे रोटेशनल हालचाल निर्माण होते.

उदाहरणार्थ, सामान्य हायब्रिड स्टेपर मोटरचा स्टेप अँगल 1.8° असतो. याचा अर्थ:

• 200 पावले एक पूर्ण रोटेशन पूर्ण करा
• प्रत्येक नाडी एक पाऊल समान आहे
• नाडी मोजणीद्वारे अचूक स्थिती नियंत्रण प्राप्त केले जाते

कारण हालचाली डिजिटल पद्धतीने नियंत्रित केल्या जातात, हायब्रिड स्टेपर मोटर्स अचूक स्थिती आणि पुनरावृत्ती आवश्यक असलेल्या अनुप्रयोगांसाठी आदर्श आहेत.

मुख्य स्ट्रक्चरल घटक

हायब्रिड स्टेपर मोटरमध्ये अनेक प्रमुख घटक असतात जे अचूक गती निर्माण करण्यासाठी एकत्र काम करतात.

संकरित स्टेपर मोटर्सच्या मुख्य वैशिष्ट्यांपैकी एक दात असलेल्या रोटरची रचना आहे. हे चुंबकीय कपलिंग सुधारते आणि टॉर्क आउटपुटमध्ये लक्षणीय वाढ करते.

मुख्य तांत्रिक मापदंड

हायब्रिड स्टेपर मोटर निवडताना, अभियंते सामान्यत: अनेक कार्यप्रदर्शन पॅरामीटर्सचे मूल्यांकन करतात.

ही वैशिष्ट्ये गती, टॉर्क, उष्णता नष्ट होणे आणि लोड क्षमतेच्या दृष्टीने मोटर कामगिरी निर्धारित करतात.

हायब्रिड स्टेपर मोटर्सचे फायदे

हायब्रिड स्टेपर मोटर्सचा मोठ्या प्रमाणावर वापर केला जातो कारण ते इतर मोशन कंट्रोल तंत्रज्ञानाच्या तुलनेत अनेक महत्त्वपूर्ण फायदे देतात.

• उच्च स्थान अचूकता
• कमी वेगाने स्थिर टॉर्क
• पल्स सिग्नलद्वारे साधे नियंत्रण
• विश्वसनीय ओपन-लूप नियंत्रण प्रणाली
• कमी देखभाल आवश्यकता
• सर्वो सिस्टमच्या तुलनेत किफायतशीर

द्वारे उत्पादित मोटर्सलिचुआन®औद्योगिक वातावरणात सुरळीत ऑपरेशन आणि मजबूत टॉर्क कार्यप्रदर्शन सुनिश्चित करण्यासाठी ऑप्टिमाइझ्ड चुंबकीय संरचना आणि प्रगत वळण तंत्रज्ञानासह डिझाइन केलेले आहे.

ठराविक औद्योगिक अनुप्रयोग

हायब्रिड स्टेपर मोटर्सचा वापर अनेक उद्योगांमध्ये केला जातो जेथे अचूक गती नियंत्रण आवश्यक असते.

• सीएनसी मशीन टूल्स
• 3D प्रिंटिंग सिस्टम
• लेझर खोदकाम यंत्रे
• कापड उत्पादन उपकरणे
• वैद्यकीय उपकरणे
• पॅकेजिंग ऑटोमेशन मशीन
• सेमीकंडक्टर उपकरणे

या प्रणालींमध्ये, मोटर अचूक स्थिती, समक्रमित गती आणि स्थिर उत्पादन कार्यक्षमता सुनिश्चित करते.

खरेदीदारांसाठी निवड मार्गदर्शक

योग्य हायब्रिड स्टेपर मोटर निवडण्यासाठी मशीन किंवा ऑटोमेशन सिस्टमच्या विशिष्ट आवश्यकतांचे मूल्यांकन करणे आवश्यक आहे.

महत्त्वपूर्ण निवड घटकांमध्ये हे समाविष्ट आहे:

• यांत्रिक लोडसाठी आवश्यक टॉर्क
• ऑपरेटिंग गती श्रेणी
• वीज पुरवठा आणि ड्रायव्हर सुसंगतता
• स्थापना आकार आणि माउंटिंग मानक
• तापमान आणि कंपन यासारख्या पर्यावरणीय परिस्थिती

सारख्या अनुभवी निर्मात्यासोबत काम करणेलिचुआन®योग्य मोटर निवड, स्थिर ड्रायव्हर एकत्रीकरण आणि दीर्घकालीन सिस्टम विश्वसनीयता सुनिश्चित करते.

वारंवार विचारले जाणारे प्रश्न

1. हायब्रिड स्टेपर मोटर आणि स्टँडर्ड स्टेपर मोटरमध्ये काय फरक आहे?

हायब्रिड स्टेपर मोटर्स स्थायी चुंबक आणि परिवर्तनीय अनिच्छा तंत्रज्ञान एकत्र करतात. यामुळे पारंपारिक स्टेपर मोटर्सच्या तुलनेत उच्च टॉर्क, लहान स्टेप अँगल आणि सुधारित स्थिती अचूकता येते.

2. हायब्रिड स्टेपर मोटर्सना फीडबॅक सिस्टमची आवश्यकता असते का?

अनेक अनुप्रयोगांमध्ये ते एन्कोडर्सशिवाय ओपन-लूप कंट्रोलमध्ये कार्य करतात. तथापि, उच्च-गती किंवा उच्च-लोड वातावरणासाठी, कार्यप्रदर्शन सुधारण्यासाठी बंद-लूप प्रणाली जोडल्या जाऊ शकतात.

3. हायब्रीड स्टेपर मोटरचे विशिष्ट आयुर्मान काय आहे?

योग्य स्थापना आणि ऑपरेटिंग परिस्थितीसह, एक संकरित स्टेपर मोटर हजारो तास विश्वसनीयरित्या चालू शकते. बियरिंग्ज आणि कूलिंग परिस्थितीची नियमित तपासणी सेवा आयुष्य वाढविण्यात मदत करते.

निष्कर्ष

अचूक, विश्वासार्ह आणि पुनरावृत्ती करण्यायोग्य मोशन कंट्रोल देऊन आधुनिक ऑटोमेशन सिस्टममध्ये हायब्रिड स्टेपर मोटर्स महत्त्वपूर्ण भूमिका बजावतात. उच्च टॉर्क, डिजिटल अचूकता आणि साधे नियंत्रण आर्किटेक्चर यांचे संयोजन त्यांना औद्योगिक उपकरणांच्या विस्तृत श्रेणीसाठी योग्य बनवते.

ऑटोमेशन तंत्रज्ञान विकसित होत असताना, स्थिर मशीन कार्यप्रदर्शन सुनिश्चित करण्यासाठी उच्च-गुणवत्तेची मोटर निवडणे आवश्यक बनते.लिचुआन®औद्योगिक वातावरणाची मागणी करण्यासाठी डिझाइन केलेले व्यावसायिक हायब्रिड स्टेपर मोटर सोल्यूशन्स प्रदान करते, उत्पादकांना अचूकता, कार्यक्षमता आणि ऑपरेशनल विश्वासार्हता सुधारण्यास मदत करते.

तुम्ही तुमच्या मशिनरीसाठी भरोसेमंद गती नियंत्रण घटक शोधत असल्यास,आमच्याशी संपर्क साधाआजच LICHUAN® हायब्रिड स्टेपर मोटर सोल्यूशन्सबद्दल अधिक जाणून घेण्यासाठी आणि तुमच्या प्रकल्पासाठी व्यावसायिक तांत्रिक समर्थन प्राप्त करा.
